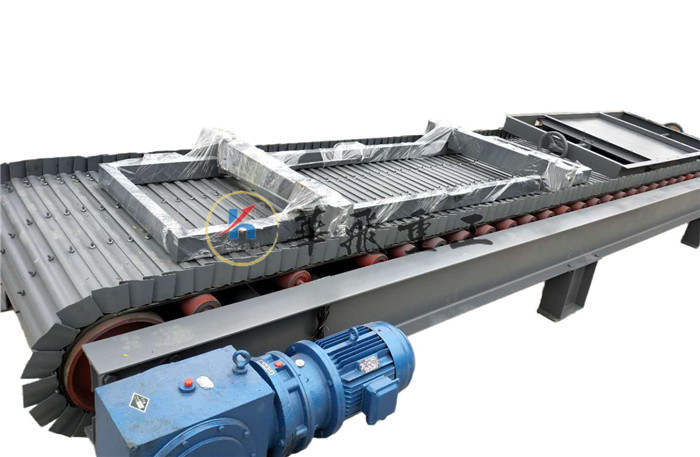

轻型链板输送机/ HUA FEI
轻型链板输送机
产品简介:

BL 系列重型链板输送机(简称链板机),是在BLQ系列中型板式给料机基础上改进设计的。链板机的主动链轮与改向链轮之间,环绕两条环链,链钩与链板联结,链板两侧增加两滚轮,物料的重量均匀压在两滚轮上,驱动装置将动力传至链轮,带动环链和链板运行,达到输送物料之目的,相比较BLQ轻型链板输送机而言更适合长距离输送。

链板机是高温物料输送设备,也可用于输送其它散状、块粒状、块状物料,已广泛用于建材、治金、矿山等行业的物料输送。


突出优势

环保无污染

环保无污染,尾矿排放达到环保要求

简单合理操作简便

整套工艺简单合理、操作简便

成本低效率高

成本低效率高

产量大时间短

产量大反应时间短

工作原理


产品特点:

    链板机结构设计合理,使用性能好,运行阻力小,易损零件少,,维修方便,运行可靠,使用寿命长。链板机可水平或倾角<30°安装,倾斜安装时,配有棘轮逆止机构。

    输送链板上的辊轮在导轨上滚动,输送链与机壳无磨擦;链条采用合金钢热处理加工制成,其正常使用寿命2年左右,运行中故障率低。除头尾轴承外,输送机中无润滑点。

主要结构:

    链板机由头部机架、头部护罩、主动链轮组、输料装置、中部机架、尾部机架、改向链轮组,链板托轮组和驱动装置组成。

    驱动装置由柱销联轴器、JZQ减速机、驱动底座组成。分右装和左装两种,从机尾向输送方向看,驱动装置在右侧为右装,在左侧为左装。

    链轮采用组装式结构,由铸钢链轮圈与链轮芯用螺栓联结组合,耐磨性能强,便于拆卸安装。主动链轮采用窝眼链轮圈,防止环链运行中滑动。



技术参数
