大倾角皮带输送机

时间:2020-05-22 17:30:05浏览量:4922

公司主要产品:除铁器、永磁除铁器、电磁除铁器、电磁王除铁器、浆体除铁器、磁选机、干式磁选机、湿式磁选机、涡电流分选机、铜铝分选机、垃圾分选机、金属探测仪、矿用金属探测仪、化工金属探测仪、食品金属探测仪、皮带秤、定量给料机、螺旋秤、螺旋定量给料机、电子皮带秤、输送机、大倾角皮带输送机、电磁振动给料机、电机振动给料机等产品;广泛用于煤炭、电力、矿山、冶金、造纸、食品、化工、建材、玻璃等行业。



二、产品名称、型号和规格

1、名称

本系列产品名称为大倾角皮带输送机

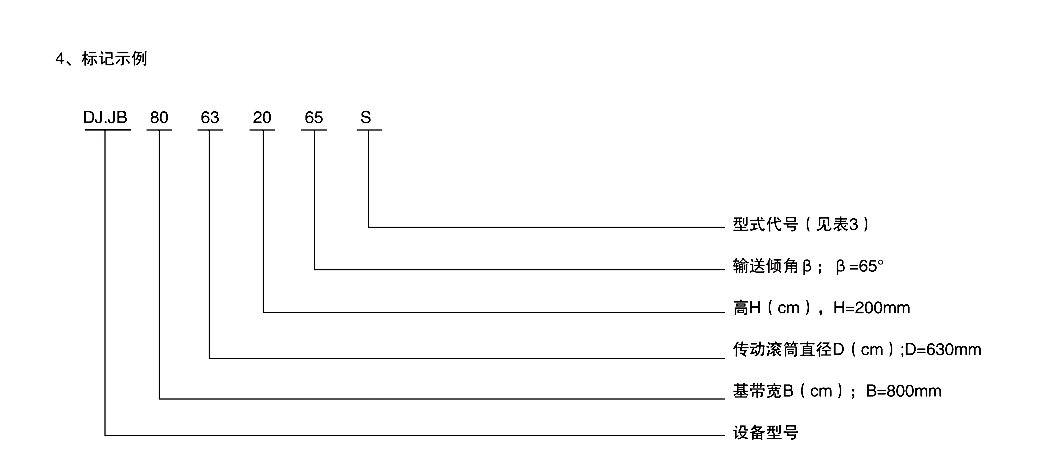

2、型号

本系列产品型号为DJ.JB。

3、规格

本系列产品按基带宽B (cm)、挡边高H ( mm )和传动滚筒直径D (cm)可以组合成101中规格(见表2)。



5eddd68b2b45c (1).gif

 三、布置型式
1、基本布置型式

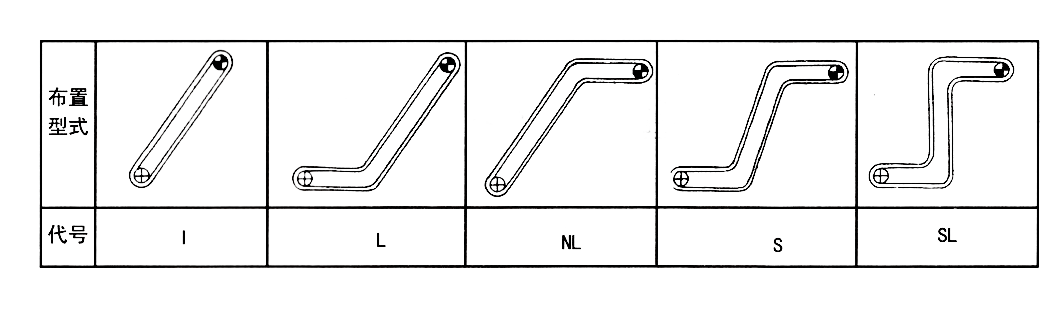

本系列产品的基本布型式和代号见表3。这是五种基本的布置型式,实际上,由于设备采用了输送带和改向轮及改向辊组等过度装置,挡边机可以在同-垂直面内多次弯曲,实现更为复杂的布置型式。

表3挡边机的基本形式和代号


2、典型布置型式

为了获得较好的受料和卸料条件,特别是在输送倾角大于45°时,本系列产品推荐采用“S"型和“SC"型和布置形式,即挡边机设有下水平受料段和上水平卸料段(见图1 )。


本系列产品的主要性能参数见表1。表中输送量式按30°倾角、该规格用最大带速和最小横隔板间距计算的。

dj jb大倾斜皮带输送机.png
