改进波形挡边带式输送机(大倾角皮带输送机)托带装置：

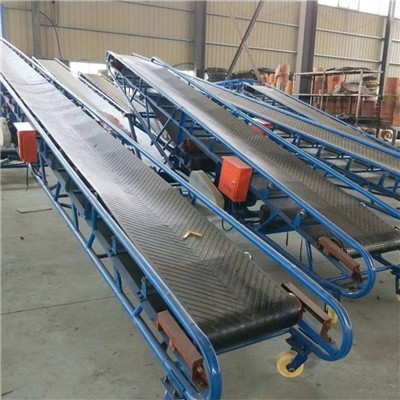

波形边缘带式输送机(大倾角皮带输送机)是一般用途的散装材料连续输送设备。采用带波形边缘和隔板的胶带，特别适合大倾角输送。该产品广泛应用于煤炭、粮食、建材、化工、自来水和冶金工业等部门。

一、大倾角皮带输送机改进托带装置。

原波形挡边大倾角皮带输送机的回程段采用普通固定带式输送机的平行下托辊托带。在使用过程中，托辊容易镶嵌在胶带的裙边上，严重镶嵌时会损坏隔板。输送机使用一年左右，胶带损坏相当严重，要及时更换，给用户带来很大的经济损失。

针对上述情况，我们改进了回程托辊，用新设计的托带装置代替了平行托辊。新型托带装置由两个小托辊、尼龙弹性环形带和支架组成。托带装置的底架起到固定两个小托辊的作用，环形尼龙带套在两个小托辊上，支架上设有张紧装置，从而形成托带装置。该装置分别安装在挡边带的两条裙子下，起到支撑回程带的作用。由于裙子不直接接触小托辊，而是与尼龙带接触，接触面积大，克服了裙子嵌入托辊的现象。

大倾角皮带输送机为无动力装置，其尼龙带运行为被动，依靠摩擦作用，随波形挡边带的运动而运行，并能始终与裙边保持接触。本厂还开发了与托带装置配合使用的复式托带轮。复式托带轮的结构，包括大导轮、小导轮、固定轴和轴承座。在这些因素中，大导轮、小导轮可分别绕轴旋转，可克服由于机尾左右两侧张力不均匀而造成的胶带两侧伸展不同，造成的裙边滑动现象。复式托带轮的固定轴两端由轴承座固定。当胶带运转时，由于摩擦损坏，减少了胶带的使用寿命，同时也延长了整个波形挡带的使用寿命。

二、大倾角皮带输送机使用效果。

新的波形挡边输送机回程段托带装置已经应用于糖厂、红河糖厂的回渣系统的波形挡边带式输送机，均取得了良好的使用效果。采用三个榨季后，胶带磨损小，几乎无损坏，深受用户好评。本发明设计合理，使用性能好，日常维护方便。本发明可以延长挡边胶带的使用寿命3-4倍，为用户节省大量资金。
