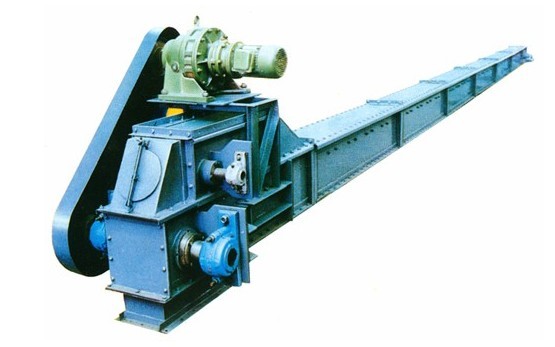

刮板输送机是利用固定在牵引链上的刮板在开放的槽中刮板输送散状材料的输送机，适用于堆积密度刮板输送机的结构。

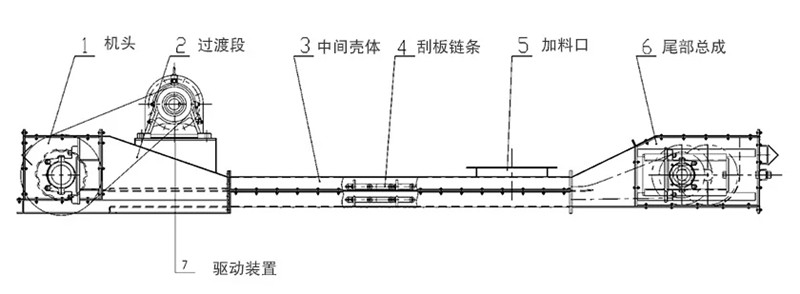

刮板输送机主要由开槽、牵引链、刮板、头部驱动链轮和尾部紧张链轮等构成。

头部由头架、马达、液力耦合器、减速器、链轮等构成。

中部由过渡槽、中部槽、链条、刮板等构成。

机尾的尾部是刮板链回来的装置。重型刮板输送机的尾部和头部一样，还设置了动力传动装置，从设置的位置来区分上下头部。

刮板输送机的工作原理。

刮板输送机将开的槽，作为煤、硅石、材料等的受力部件，将刮板固定在链上(构成刮板链)，作为牵引部件。当机头传动部启动时，驱动机头轴上的链轮旋转，使刮板链循环运行，驱动材料沿滑槽移动，直到机头卸载。刮板链绕过链轮进行无级闭合循环运行，完成材料运输。

以上就是华飞关于刮板输送机的结构介绍，刮板输送机可用于水平输送，也可用于倾斜输送。沿倾斜向上运输时，煤层倾斜角不得超过25°，向下运输时，倾斜角不得超过20°，煤层倾斜角大时，应设置防滑装置。
