单机脉冲除尘器/ HUA FEI

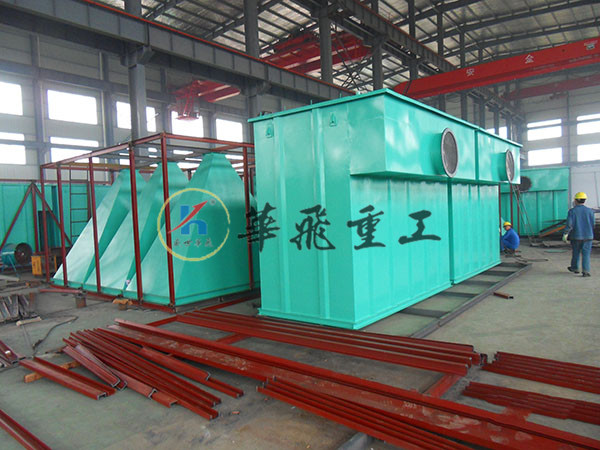

单机脉冲除尘器
产品简介:

该系列袋式收尘器是我公司在消化吸收国内外同类产品新技术的基础上研制开发的新一代环保袋式收尘器。该设备采用高压大流量脉冲阀和逐条滤袋脉冲清灰技术,除尘效率高达99.99%,其技术性能具有国内先进水平,该产品被广泛应用于各行各业的煤粉制备系统。先进的结构设计和优良的制造工艺,确保产品质量上乘、换袋方便、设备性能长期运行,收尘率高达99.99%以上。采用负压操作、外滤形式、高压大流量脉冲加文氏管诱导式脉喷清灰,同时具有惯性涂尘和袋式除尘两种功能。

突出优势

环保无污染

环保无污染,尾矿排放达到环保要求

简单合理操作简便

整套工艺简单合理、操作简便

成本低效率高

成本低效率高

产量大时间短

产量大反应时间短

工作原理

二、构造结构特点

      除尘器本体由壳体、滤袋总成、喷吹清灰装置、排灰装置四个部分组成。

      壳体部分由上箱体、中箱体、灰斗、进出风口组成。

      滤袋总成由滤袋、滤袋框架等组成。

      喷吹清灰装置由气包、喷吹管、脉冲阀、电磁控制阀、电控仪等组成。

      排灰装置由电机、减速器、螺旋输灰机、星形卸料阀组成。

      脉冲阀|型采用直角脉冲阀,型采用宣通脉冲阀,减少了脉冲阀自身的阻力,是一种较理想的脉冲喷吹形式。

三、工作原理

      HMC型除尘器的进风口设在灰斗上,当含尘气体从进风口进入灰斗后首先碰上进风管端部的挡板,由于惯性作用,使气体中粗颗粒粉尘直接进入灰斗,起到预收尘的作用。进入灰斗的气流随后折而向上通过内部装有金属骨架的滤袋,粉尘被收集在滤袋的外表面,净化后的气体进入滤袋室上部的清洁室,汇集到出风管排出,室内收尘袋分为若干排,按照给定的时间间隔对每排收尘袋进行清灰。当脉冲阀开启时,即向滤袋内喷入高压空气,以清除滤袋表面上的粉尘。各排滤袋的脉冲喷吹宽度和清灰周期,由专用的清灰程序控制器自动连续控制。除尘器的构造和工作原理参见附图。含尘气体由灰斗(或下部敞开式法兰)进入过滤室,较粗颗粒直接落入灰斗或灰仓。





技术参数
